充電器・漏電防止策 失敗 ［2026/01/29］
＋＋＋ 基板切断箇所の間違い ＋＋＋
．．．先回の細工－切断箇所は間違いで、“漏電状態”は元と変わらず、なので、更に今回、追加の分離細工をやってみた。

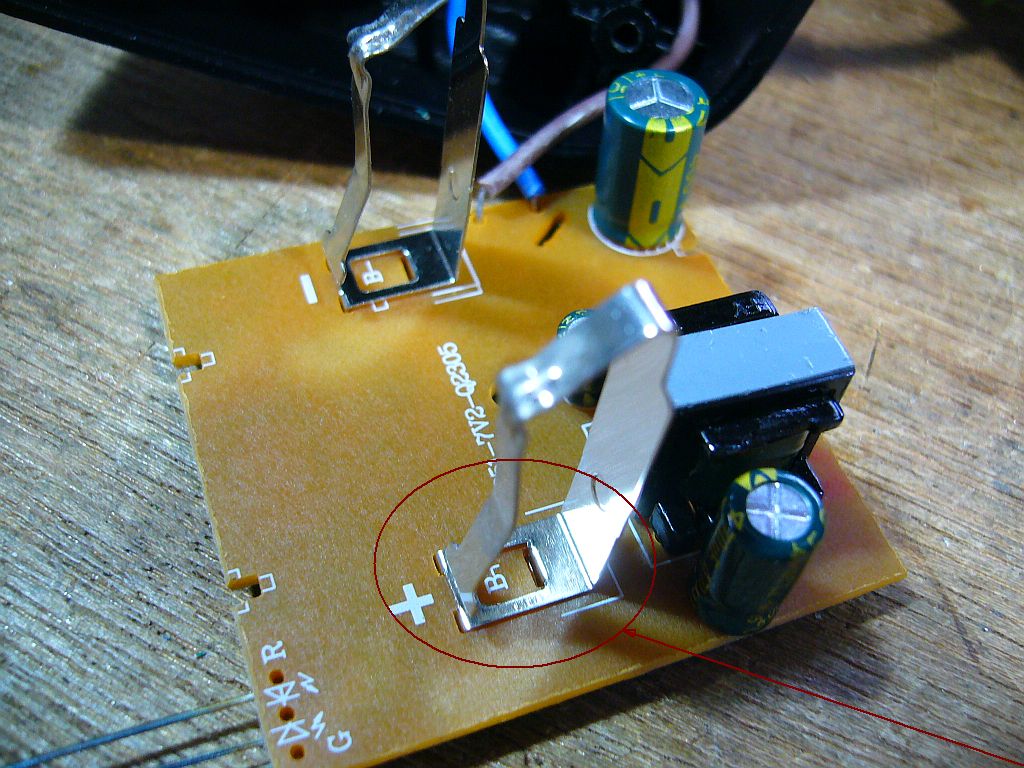

構造を確かめたら、3点が同じ極だったってこと！（←図２）
その分離で、“ジャンパー線”も必要になってしまった。（←図１）
－－－－－－－－－－－－－－－－－－－－
．．．しかし、この結果も良くなかった。（結局、この改造は無駄だった！）
充放電確認用の“LED表示”が、ちゃんと（赤→緑）働かなくなってしまったのだ！？
「充電端子」に負荷を掛けても、「表示LED」が“赤”にならず。（“緑”のまま）
．．．これでは、“充電中→充電完了”が判らなくて、困ったことになる。
なので、改造は止めて、元に戻した！
－－－－－－－－－－－－－－－－－－－－
．．．細かく回路や消費電流値を追っ掛けていないので、精確には判らないが、．．．もしかしたら、微妙な“満充電状態”を検知する為に、微妙な設定が必要な回路構成にしているのではないか？
だとしたら、ダイオード1個を挿入するだけでも拙いんじゃあないか？と思ってしまった。
その所為で、漏洩電流が多くなるんじゃあ無かろうか？（しらんけど）
充電器・逆流漏電防止？ 失敗 ［2026/01/28］
＋＋＋ Quansheng UV-5R系トランシーバの充電器 ＋＋＋
航空無線を聴くのに、時々「Quansheng UV-5R/PLUS」VHF,UHFレシーバ（送信機能を殺した元トランシーバ）を使っているのだが、それを“充電器”の上に乗せたままで、AC電源の方を抜いておくと、（“充電器”が“放電器”に変化してしまい、）トランシーバの“バッテリ”が、（内部の回路によって）勝手に放電（漏電！）されてしまう。
．．．困ったもんだ！？

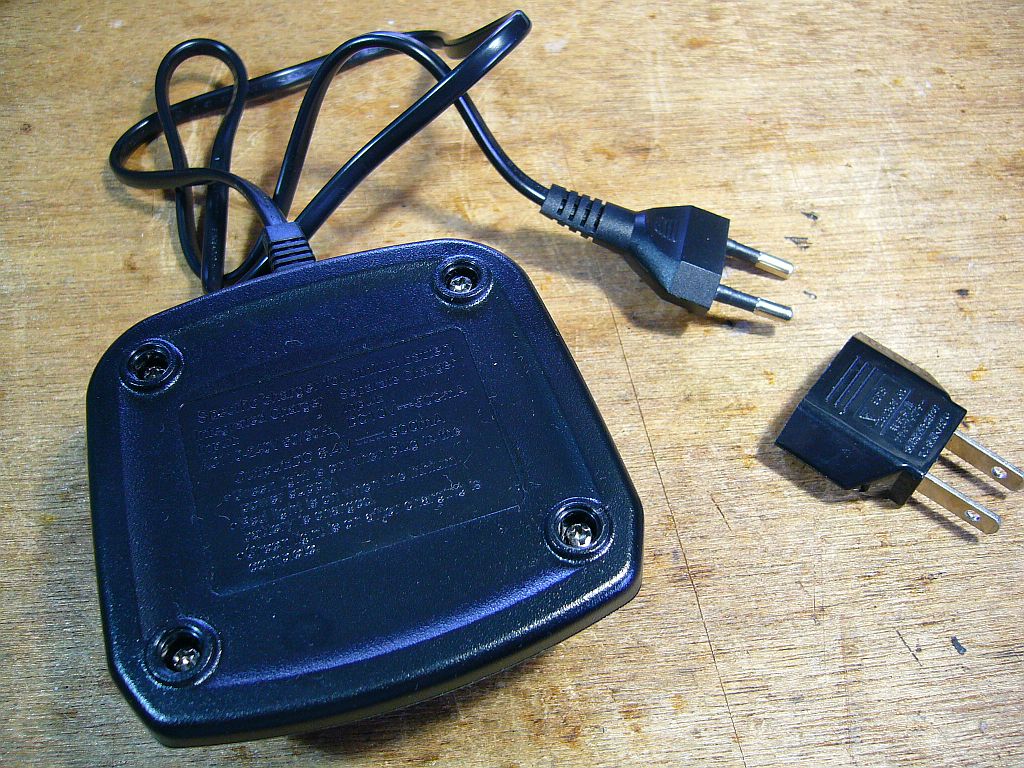

このケース、裏蓋は4本のビスで止まっているだけなので、内部の細工は容易だとみて、開けて、逆流防止策を施すことにした。（←図２）
端子電圧は、オープンで約8.25Vもあったので、逆流防止用に入れるダイオードは、恐らく、通常の（電圧が0.6V程ドロップする）“スイッチング・ダイオード”でも間に合うだろうとは思ったが、幸い手元に（電圧降下が少ない）“ショットキー・ダイオード”があるので、それを使った。

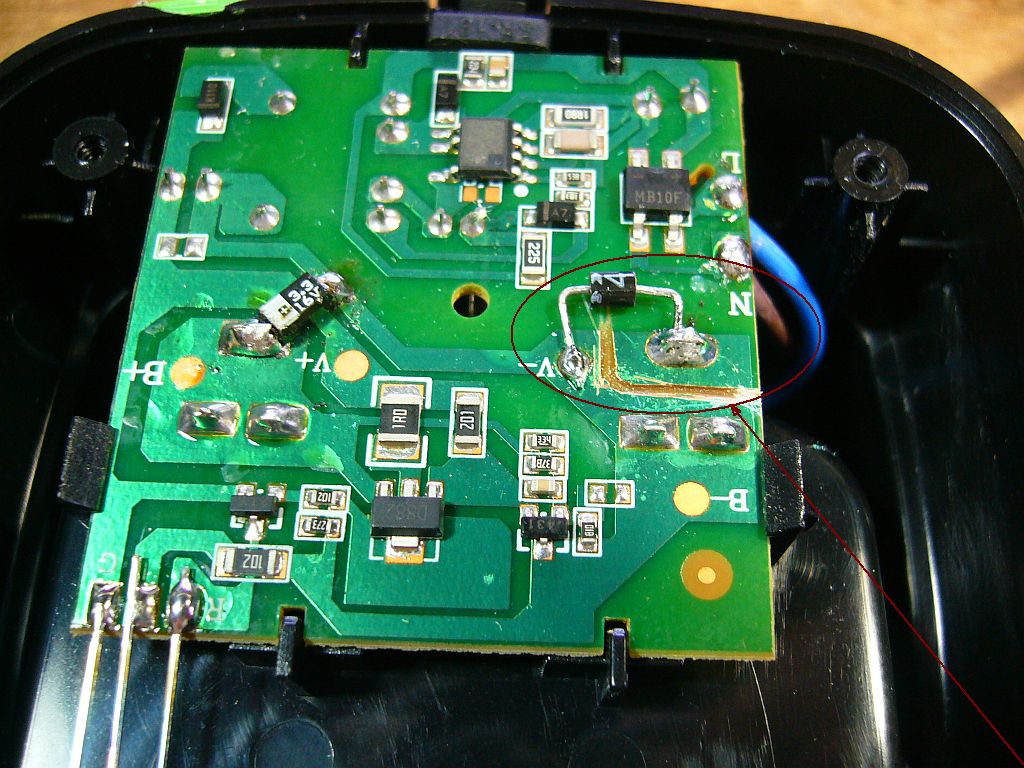

ダイオードを入れる箇所は、マイナス側が分離し易かったので、ナイフでパターンに溝を入れて、そこをブリッジする形にした。
．．．しかし、この切断箇所は不適切だった上に、後で追加修正（↑）を施してみたが、それも結果は良くなかった。（←図１）
－－－－－－－－－－－－－－－－－－－－
因みに、AC100V側の端子が、元は“EU型”なので、“US,JP変換アダプタ”が必要だが、これは別途買っておいたもの。
一時、100均ショップ「DAISO」で、似た物を見掛けたことがあるが、今もあるかどうかは判らない。
＋＋＋ 充電器による充電は正常？漏電は阻止？ ＋＋＋

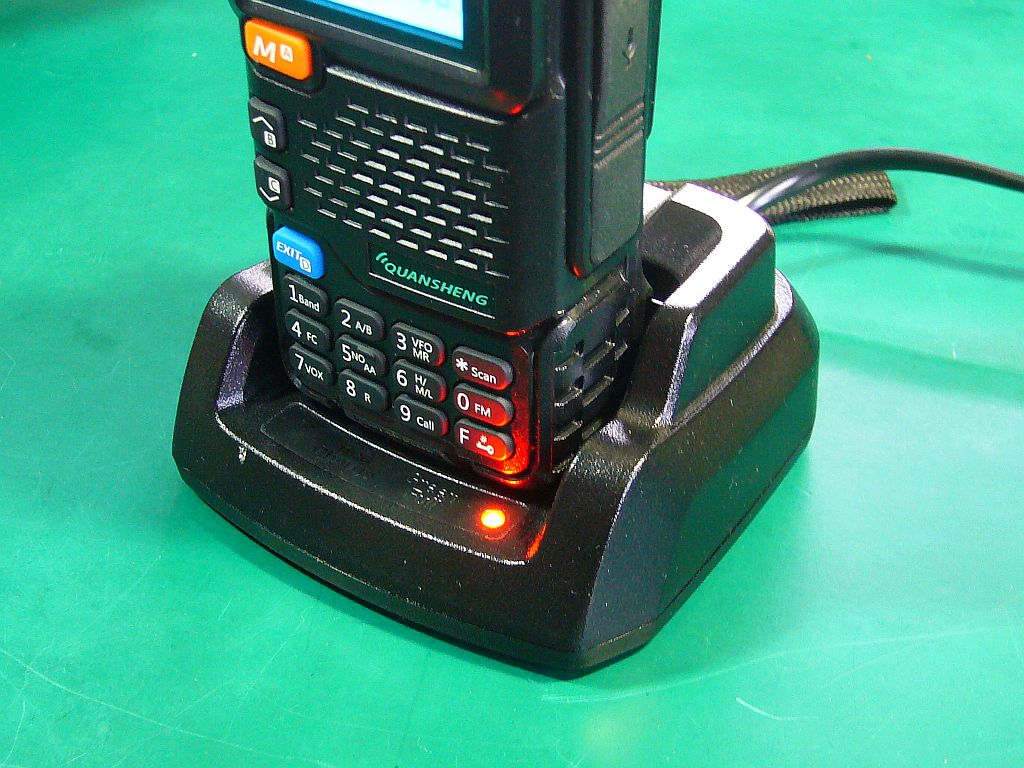

この細工で、充電器による充電は通常通り（←図３）で、問題だった“漏電”も無くなったように思えた！？”
．．．だが、この細工では〝元”と変らず、
-->
ICカードリーダ長過線 短縮 ［2026/01/23］
＋＋＋ そろそろ、確定申告の準備 ＋＋＋
ここ数年来、「確定申告」をすると幾許かの“返還金”（数万円）がある（／戻って来る）ので、申告を欠かさないようにしている。
その申請に、昨年から「e-Tax」を使うことにしたのだが、（スマホは、どうも苦手で）専ら、「ICカードリーダ」でログインするようにしている。

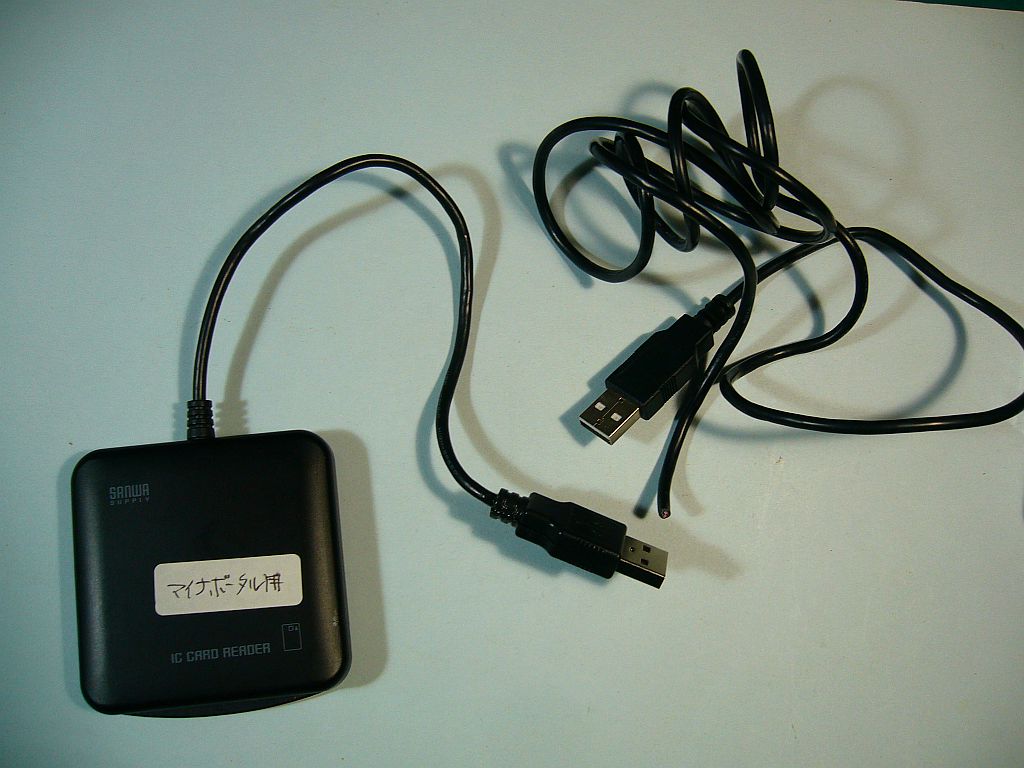

その「ICカードリーダ」の信号線／ケーブルの長さなのだが、使う時は我慢出来ても、収納時には長過ぎて、結構邪魔！
．．．で、思い切って“短縮”を試みた。
結果は、上手く出来た！（←図１）
（最初、ちょっとミスはあったが、それは内緒！笑）
－－－－－－－－－－－－－－－－－－－－
＋＋＋ USB Type-Aオスコネクタ／プラグ ＋＋＋
一番安直な方法は、USB信号線／ケーブルを途中でちょん切って、短くしてから、線同士を半田付けして繋ぐ方式か、或いは、リーダのケースを分解して短くした線を直接端子に繋ぎ込めば、“終わり！”なんだが、どちらも“美観の点”からは、あまり好ましくなさそう。
そこで、ネットで「USB Type-A」のDIYコネクタを探したら、大阪・日本橋へ出掛けるより安価で入手出来そうなのが見付かったので、それを買って、繋いでみた。

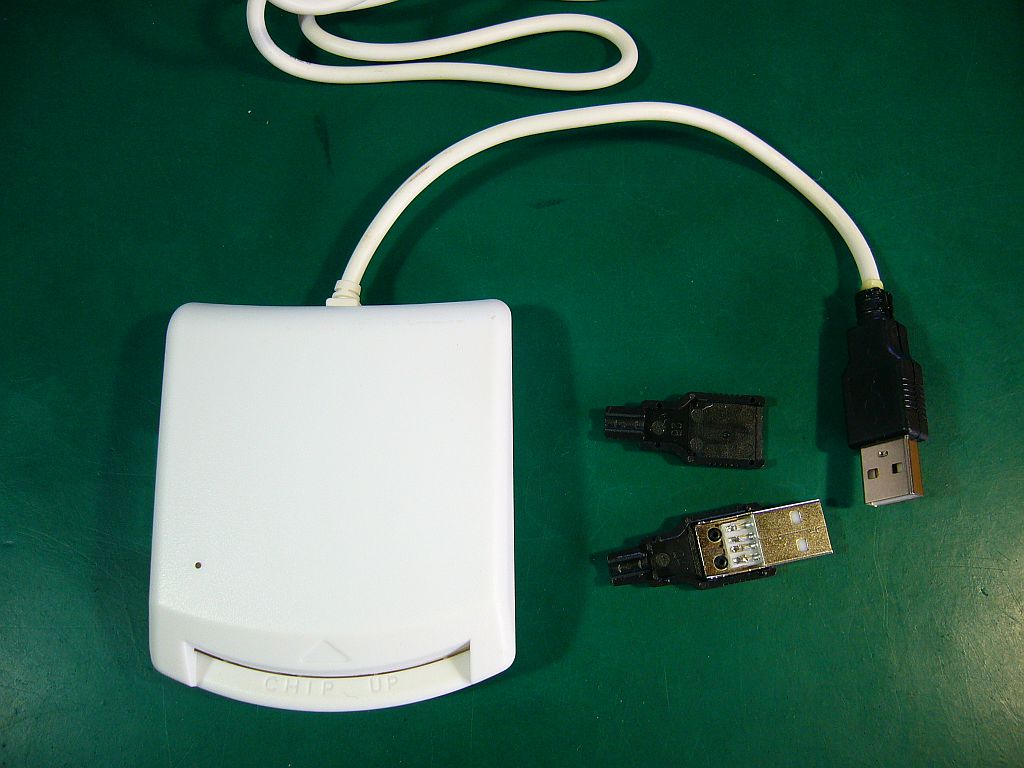

只、予行演習用に、別途ジャンク品を買って、それで接続と動作テストをして確認した。（←図２）
問題は、信号線／ケーブルを押さえる箇所の孔径が少し小さくて、カバーがちゃんと閉まらないこと。
そこを半田鏝で融かして、適当に拡げて、合わせてみたのだが、どうしても隙間が出来る。
止む無く、広がった部分に接着剤を充填してみたが、余り綺麗には仕上がらなかった。（苦）
でも、この方式、気に入った！
後、幾つかこの改造／短縮を、やりたいものが出て来た！（笑）
