PC110 No12 表示不良 換装 ［2025/12/14］
＋＋＋ 換装前 ＋＋＋

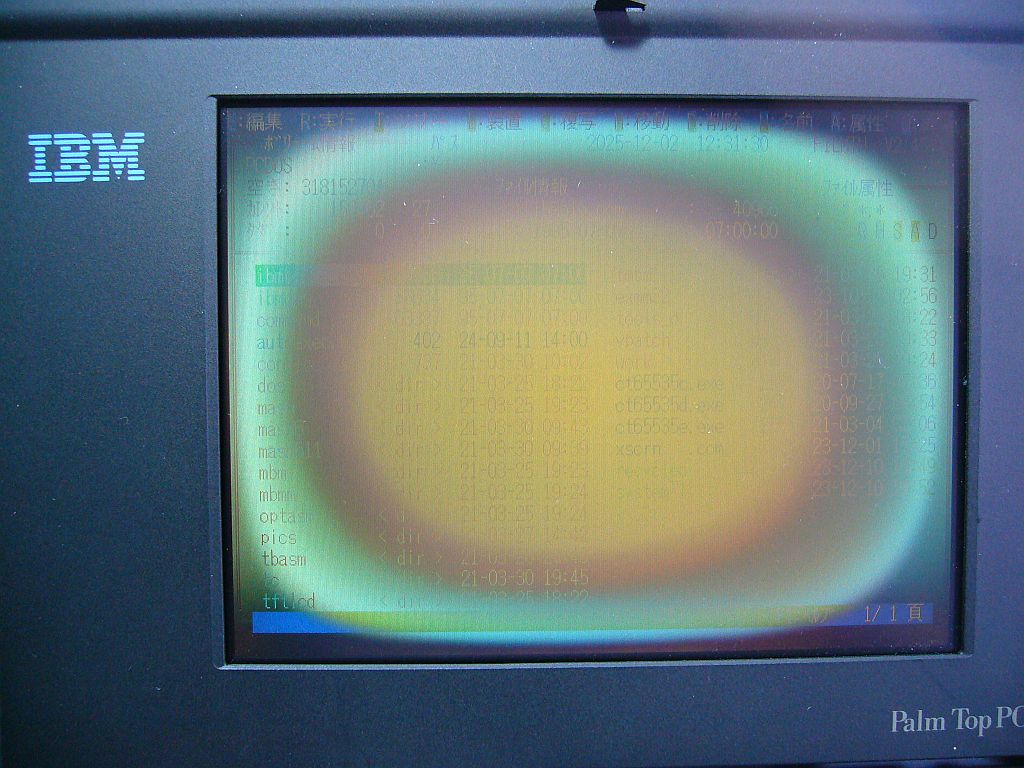

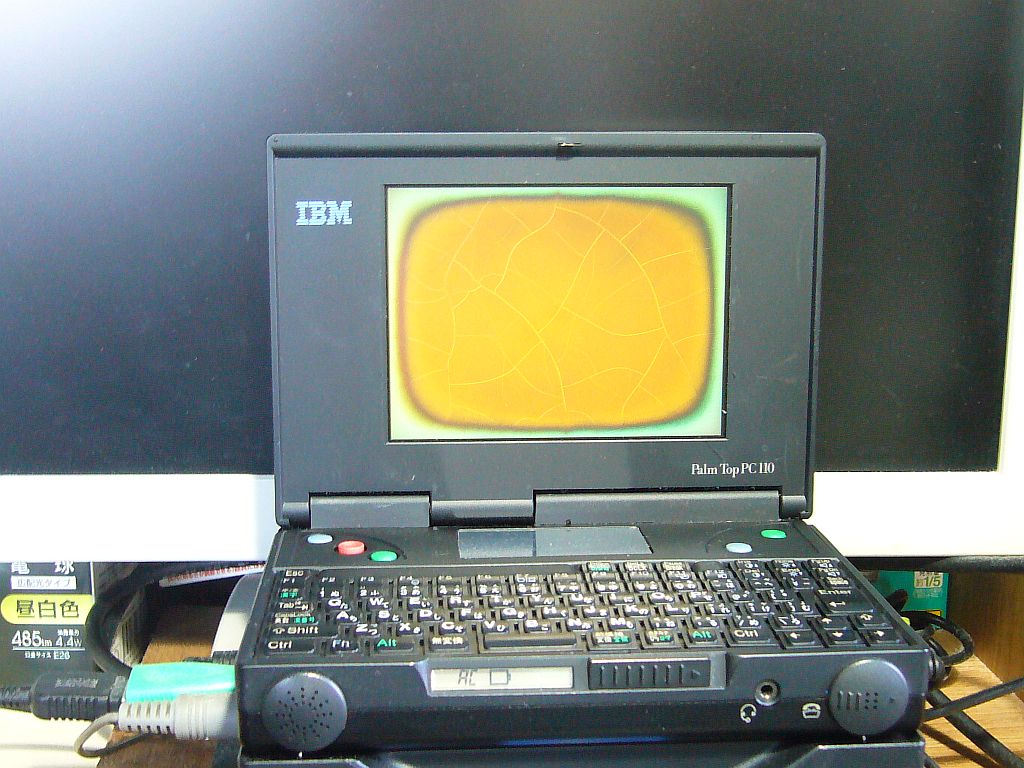

「PC110 No.12：樫［過去の記事群］」のLCD表示部の劣化が進行し、回復しなくなった。（←写真１）

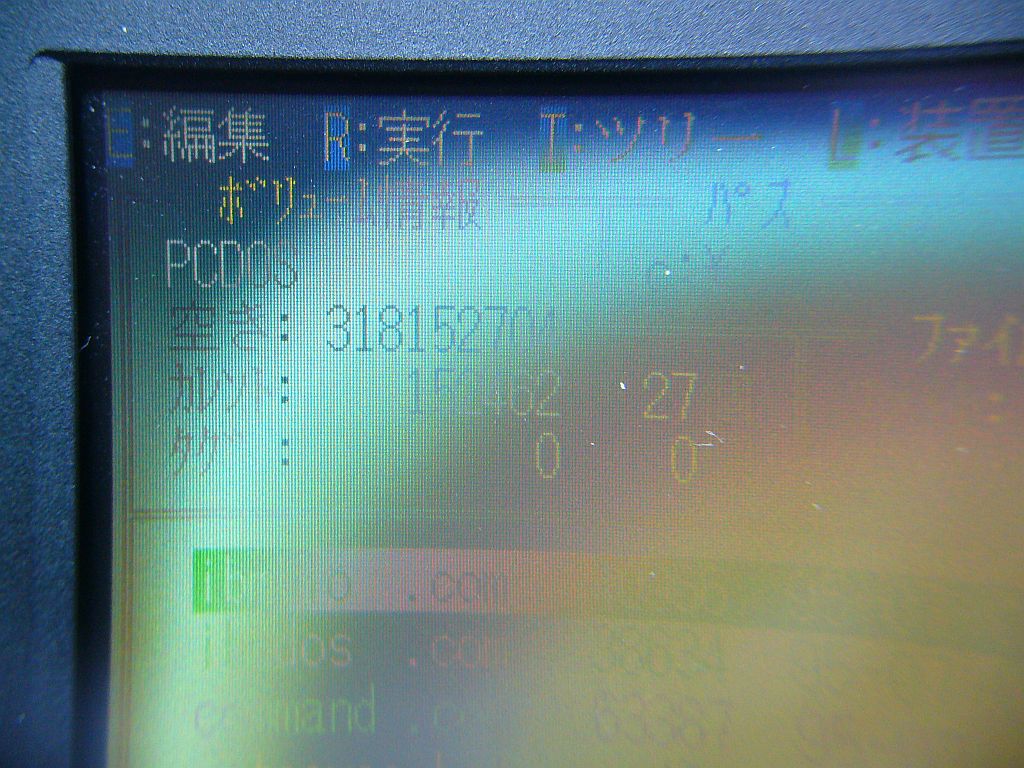

“表示内容”は、部分的には読み取れる（←写真２）ものの、画面全体が劣化して来ているので、このままでは、“動態保存”として置いておけない。
就いては、LCD表示部を良いのに入れ替えたいが、もう（入替が簡単な）“改良版STN-LCD”は残っていなくて、動作が確実で、入替が比較的容易なのは、昔、購入した「AN050TN23（TFT-LCD）［過去の記事］」しか無い。
今回は、それを使って換装した作業の話である。
．．．だが、TFT-LCD駆動プログラム「ct65535e.exe」の“適正パラメータ群”を探し出すのに苦戦した。
−−−−−−−−−−−−−−−−−−−−
主作業は、
１）前枠の加工・・・内側リブ、ボスの除去、各辺約2mmを研削
２）パラメータ群の修正・追加・・・XR19=55h 及びXR2x、XR6yなどの追加
（尚、当サイト上のct65535e.zip、xscrn.zipなどは、未修正）
＋＋＋ 確認＆加工 ＋＋＋

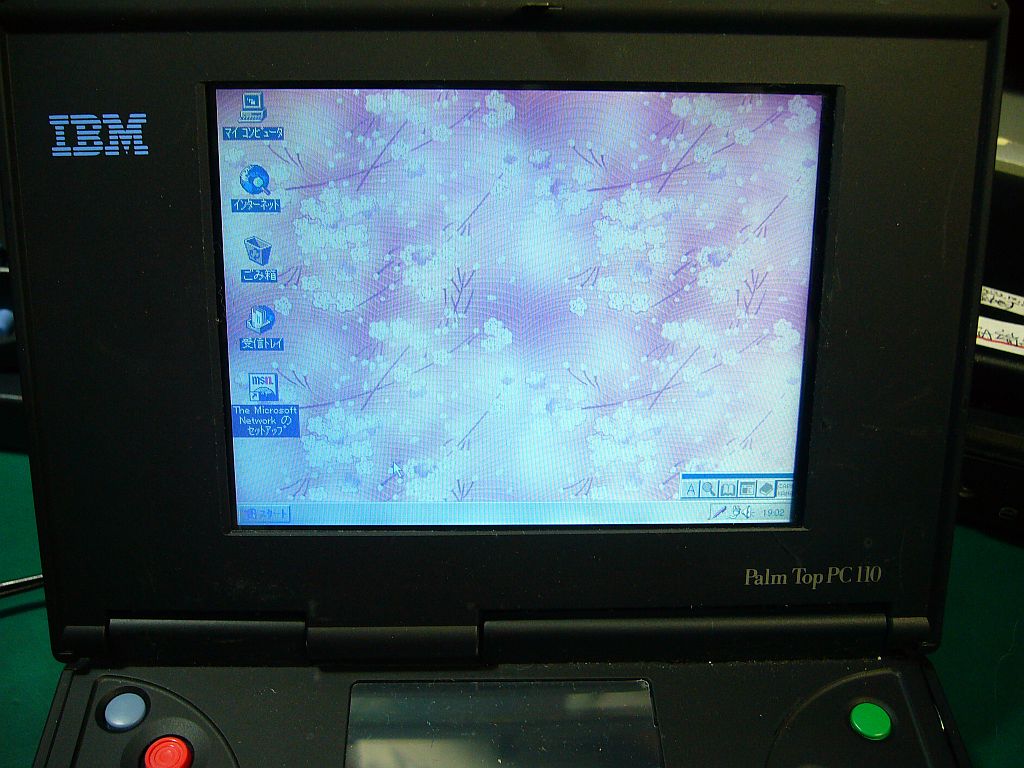

保存してあった「AT050TN23」を取り出して来て、使用可能かどうかの確認をしたら、まずまずの状態だった。（←写真４）、（↓写真８）
このモジュールは、元の「STN-LCD」よりも少しサイズが大きくて、そのままでは入らないので、前枠内側の加工が必要だった。

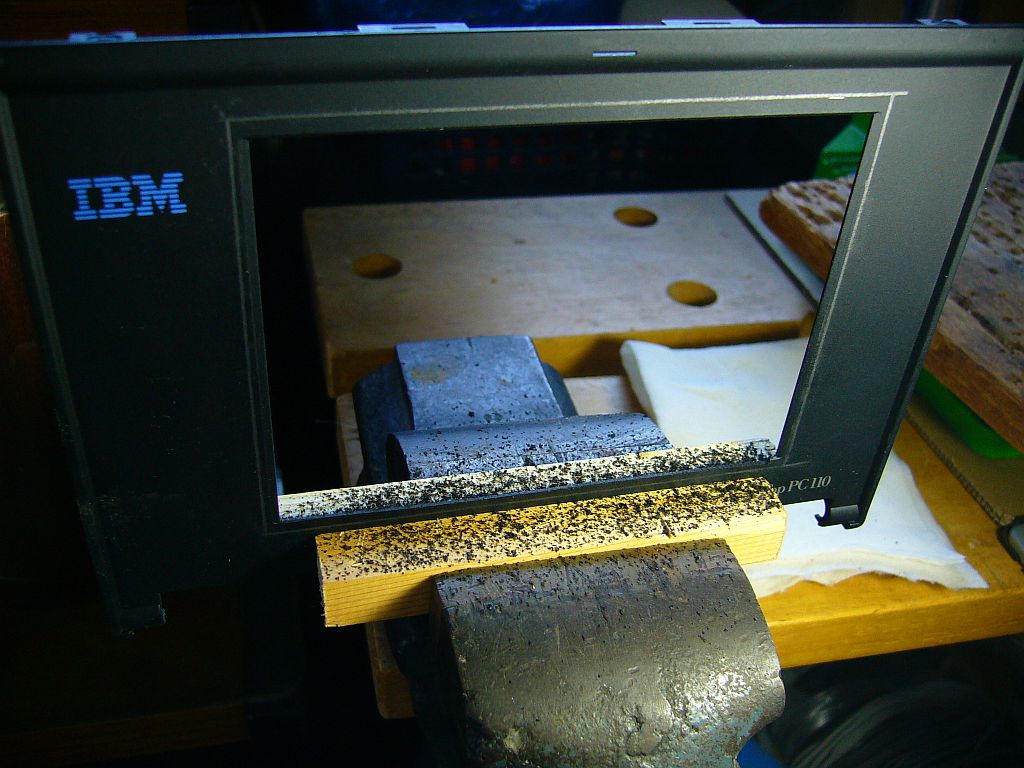

それに、“有効画面”も少し広いので、前枠を削って、広げねばならない。（←写真３）
各辺を約2mmずつ、「中目ヤスリ」で削れば、丁度良さそう。
．．．前面のバランスも申し分ない♪
（．．．実は、今回+0.5mmずつ大き目に削ってしまったので、細かく見ると無駄な“非表示部”が露出している。当初の見積もりが甘かったのを反省！）
＋＋＋ パラメータ追補 ＋＋＋
換装・接続を済ませて、「ct65535e.exe」を（autoexec.bat内に記述して）使って動作させてみると、どうやっても、左端部に一文字分の隙間が出来てしまう。
このまゝだと、画面の右端が一文字分だけ欠けてしまう。（．．．うーむ、これは拙い！）

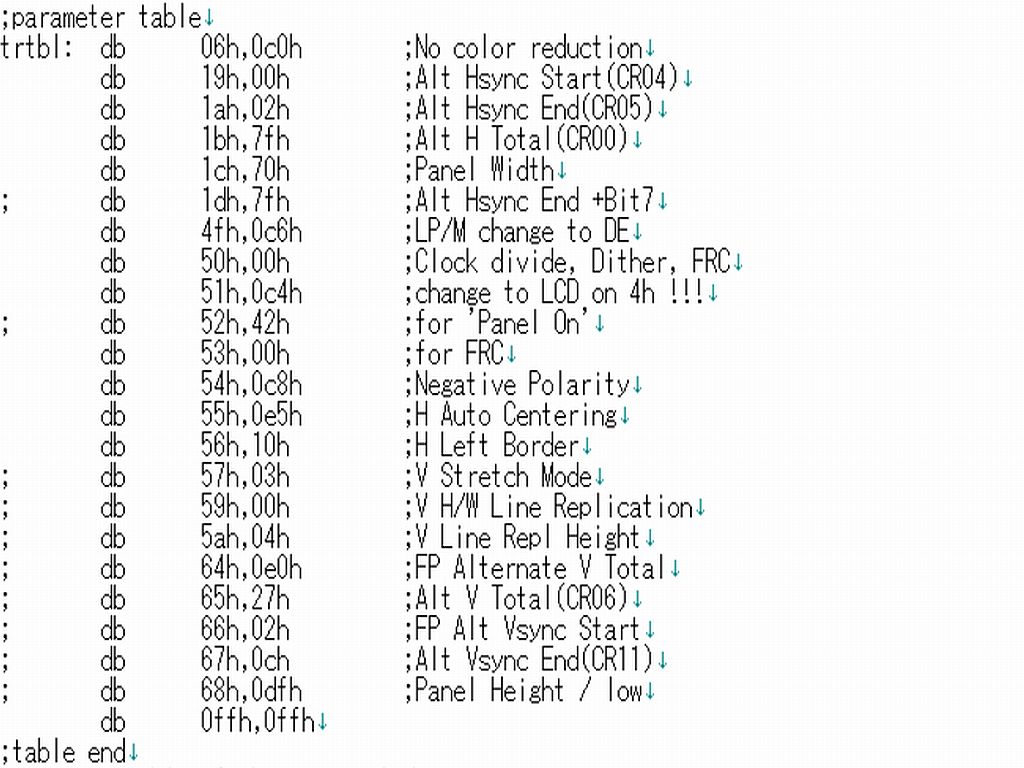

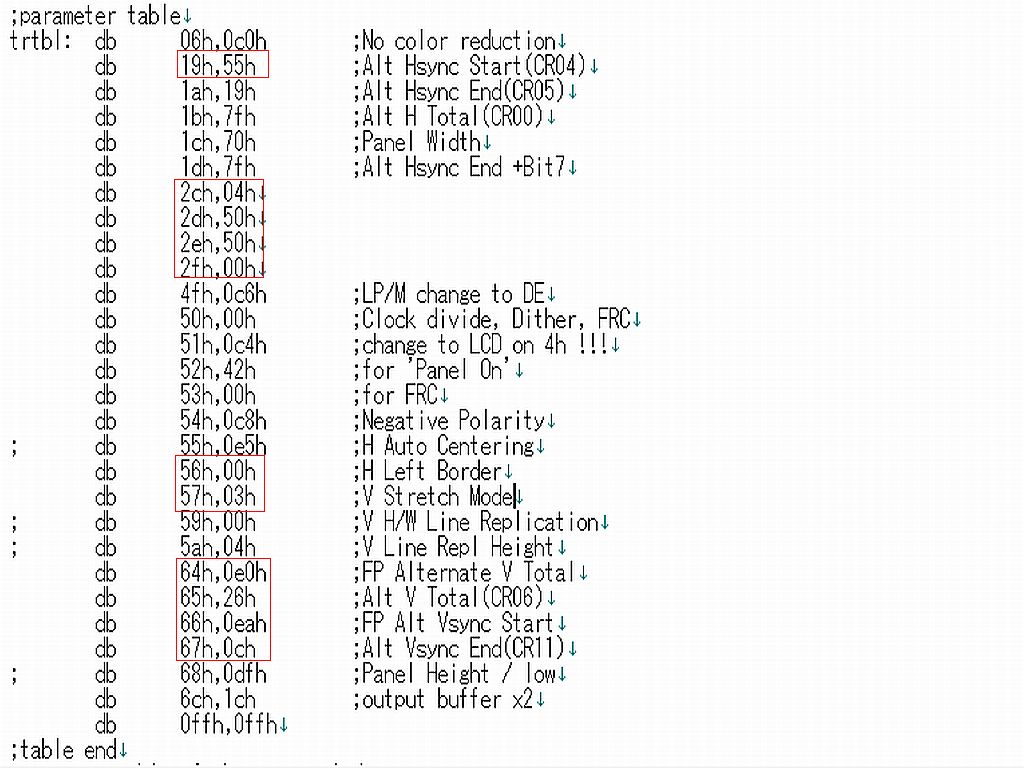

これを改善するのに、随分頭を悩ませたが、「CT65535技術資料」を調べ、各社のTFT-LCD適応パラメータ例を試してみたことで、解決出来た！（←表１の赤枠部を修正、付加）
ポイントは、（XR19h=00hではなくて、）XR19h=55hにセットすべきであった！
（だが、これだけだと設定不足になる）
（旧版のパラメータ群は、こちら←表２）
今迄、余分な様に見えていたパラメータも、実は、XR19h=55hにしたら、LCDからCRTに切り替えた時には不可欠なものらしくて、それらが無いと、ちゃんとCRT側に切り替わらなかった。
（．．．何でも、“余分に見えるなら、削れば良い！”ってもんでもないってこと。苦笑）
（尚、これらのパラメータの変更は、他のTFT-LCD搭載機にでも有効だと思うが、今回の「改ct65535e.exe」は、このマシン専用なんで、サイトにはアップしない）
＋＋＋ 換装前後 ＋＋＋
換装前に、試しに「ct65535e.exe /m6」で動作確認をしたら、表示はちゃんと出た。
そして、画面内容は、“6型WVGA-LCD装着マシン”用なので、右シフト状態になっていた。（←写真８）
ところが、そのシフト・パラメータをm1にしても、左に寄せ切れないと言う問題があったわけだ。
どうしても、左端が一文字分空いて、右端が一文字分欠けてしまう。
．．．そして、ちゃんと組み込んでから、（上述のような）苦闘が始まったってわけ！
XRレジスタの値を1個ずつ変えて状態を見る方法を試していたのだが、「XR19」などは、単独で値を変えると、画面が飛んでしまって、ワケわかめ状態になる。
だから、幾つかを纏めて“適値”に設定してから電源を入れないと、真面な表示が出ないわけだ。
−−−−−−−−−−−−−−−−−−−−

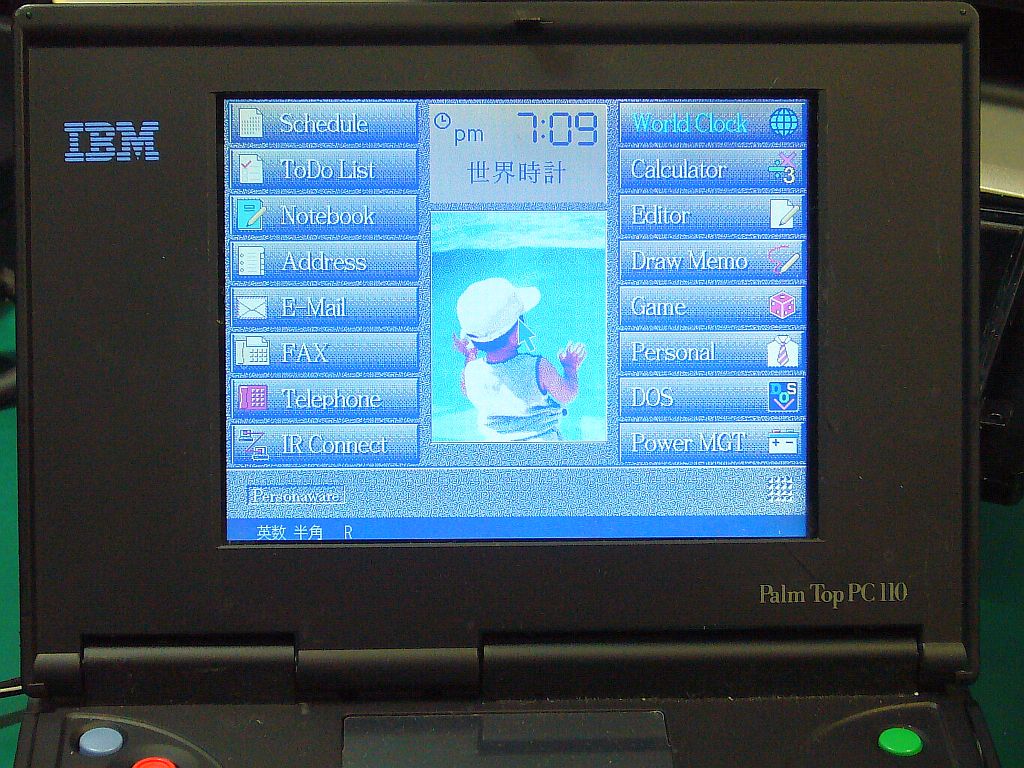

最後に、「CHIPS 65535 技術資料」の「Programing parameters Table #6」を参考に、パラメータ群を調整・設定して行ったら、上手く行った！（←写真７）
この表示（明るさ＆コントラスト）なら、今時のノートPCの表示と比べても遜色はない！？
．．．只、文字や絵などでは、あまり顕著ではないのだが、“水平ライン”には、少し“チラつき”（ジッタ？／フリッカ？）が見られる。
（もしかしたら、ノイズ混入以外に、パラメータの合わせ込み／チューニングも、完全ではないのかもしれない）
PC110 動作品 頂き物 ［2025/12/01］
＋＋＋ 表示部の改修 ＋＋＋
“Oさん”から、『事情があって「PC110＆周辺機器類」を廃棄処分するのだが、欲しいものがおありか？』と、メールでお尋ねがあったので、喜んで頂戴する旨、返事を差し上げたら、色々多くの物を送って下さった。
その“頂き物”の中で、「PC110」の動作品だが（例のビネガー・シンドロームで）“表示がダメ”になっているものの1台の表示部（←図２）を、今は不動在庫化している「No.6：松」＜その経緯＞から“改良版表示モジュール”を取り出して、それに換装した。
結果は、上々♪「PC110」1台が、完全復活した！（←図１）
動作も安定していて、表示も良し！コントラスト調整、輝度調整も思い通りになる。（感謝！）
−−−−−−−−−−−−−−−−−−−−
＋＋＋ 表示部の入れ替え２案 ＋＋＋
Oさんからのお申し越しがあった時、「PC110」は、表示部不良化だけの問題だろうと思ったので、これの改善策を2案ほど考えた。
１）TFT-LCDモジュールに置き換える ← 5'／7'TFTモジュールを用意、フレーム内部の大幅改造
２）改造版STN-LCDに換装する ← 不動化したNo.6：松、No.11:二上から、改良版STN-LCDを採取
今回は、超簡便な２）案に決めた。
（裏蓋を開けて、モジュールを入れ替えるだけ！面倒な工作が不要）
−−−−−−−−−−−−−−−−−−−−
＋＋＋ 表示部供出側 ＋＋＋
「PC110：No.6：松」は、それの“STN-LCD”が劣化してから、かなり手を尽くして、“STN-LCD表示部”を改修したのだが、それも空しく、やがて、「本体」の電源が入らなくなっていた。
それと相前後して、「No.11：二上」も同じように不動化してしまった。

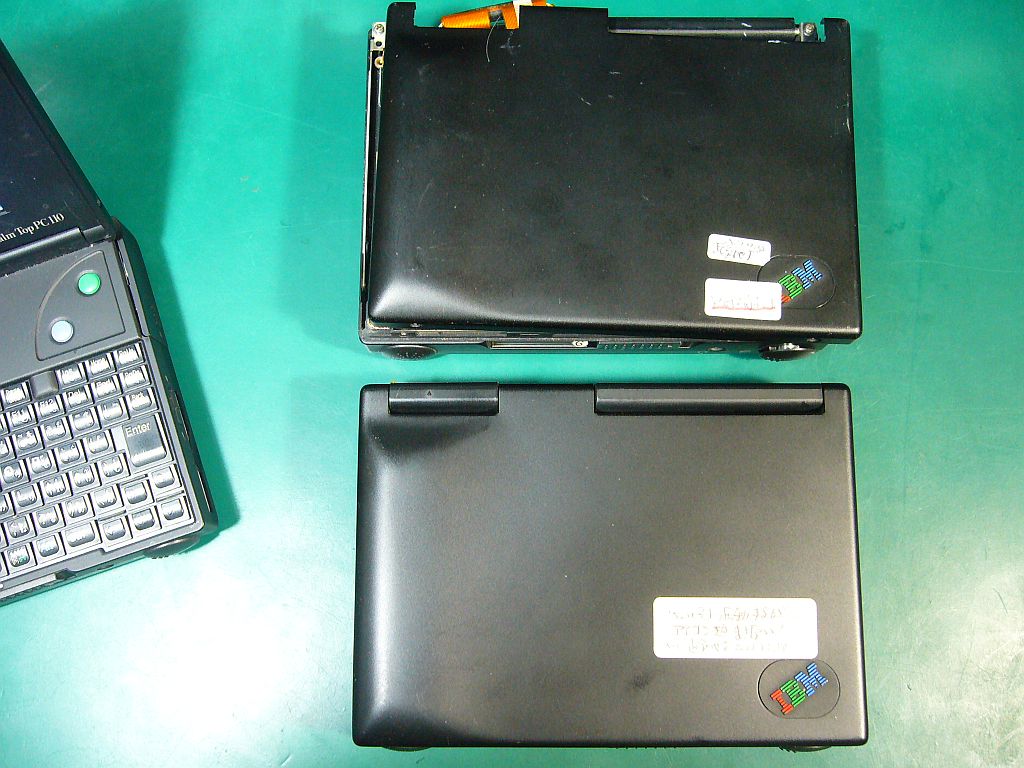

．．．で、動作回復の試みなどは諦めて、“不動態保存”していた。（←図４）
今回、“表示が不良化した動作品”を頂戴出来ることになったので、それら不動化品の「STN-LCD表示部」を利用することにした。
−−−−−−−−−−−−−−−−−−−−
＋＋＋ 本体動作側 ＋＋＋

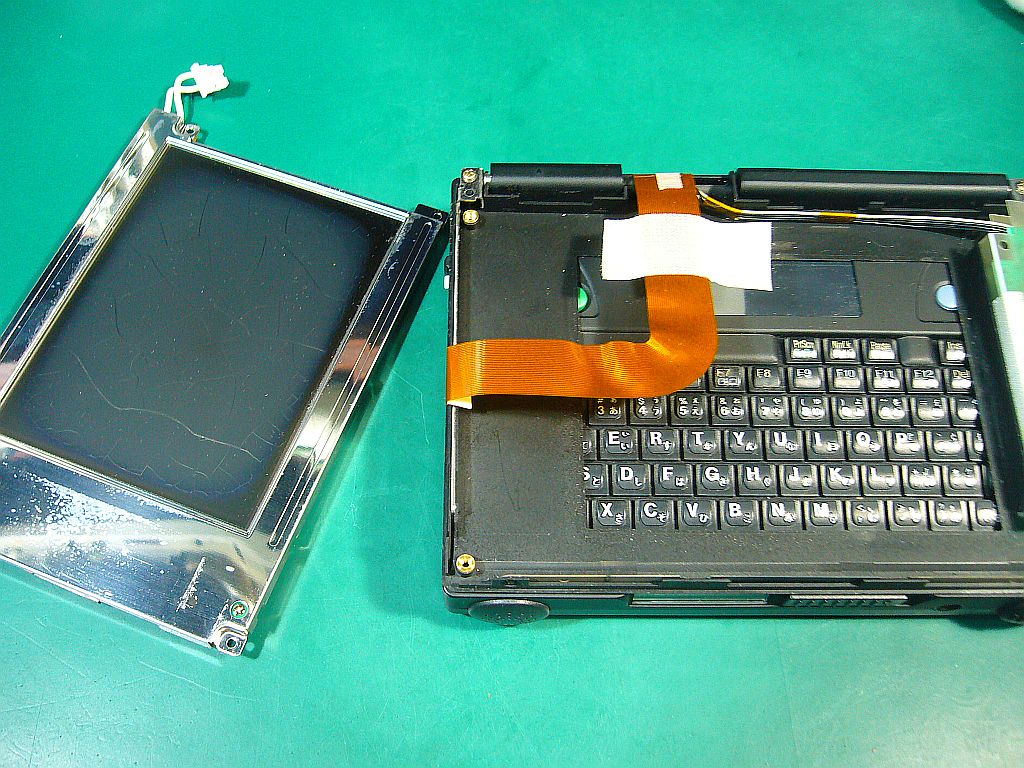

液晶モジュールの取り外し作業は、特に問題も無く簡単に済んだ。（←図３）
（TFT-LCDでは必要な）大きな改造作業も不要で、これに先に取り外しておいた「改良版STN-LCDモジュール」をビス4個で装着・固定して、「信号群フレキ（飴色）」と「電源コネクタ（白黒線）」を差し込む（だけ）。
＋＋＋ 確認 ＋＋＋
この本体には、「Win95-CF」が添えられていたので、その動作も確認したが、何も問題は無し！（←図５）
（只、「スティック・ポインタ」の速度が、“標準”では、とても使い難いので、最遅速に設定しておいた）
また、蛇足ながら、内蔵の“パソナウェア”の“Game”で、しばし遊んでみた♪

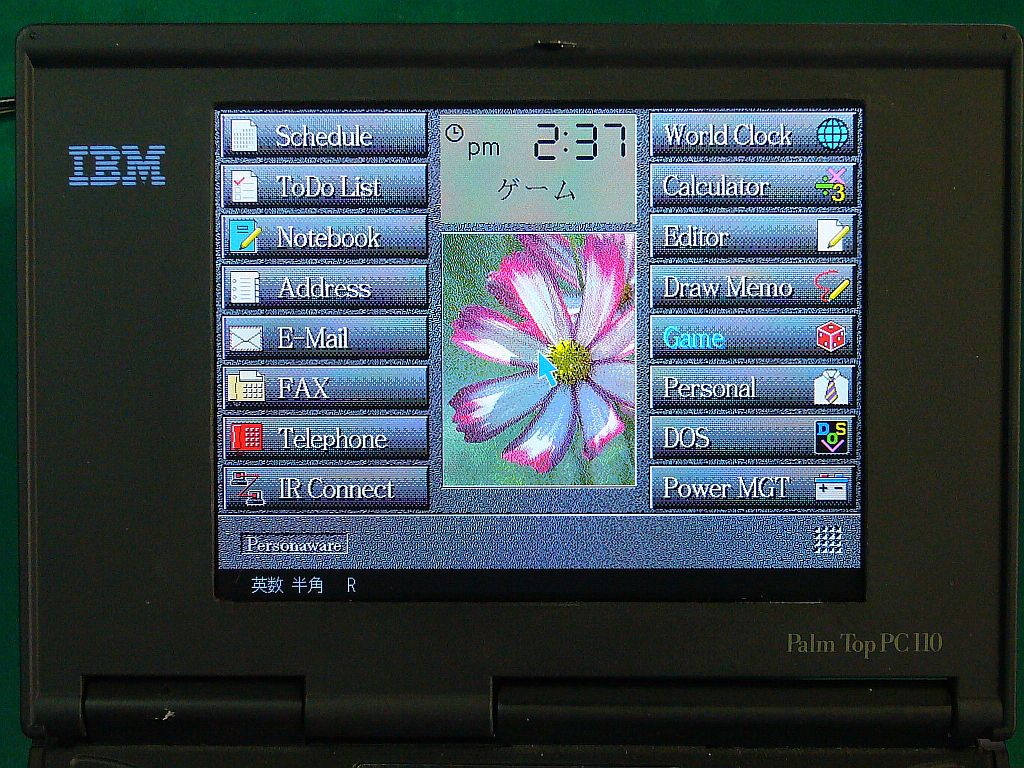

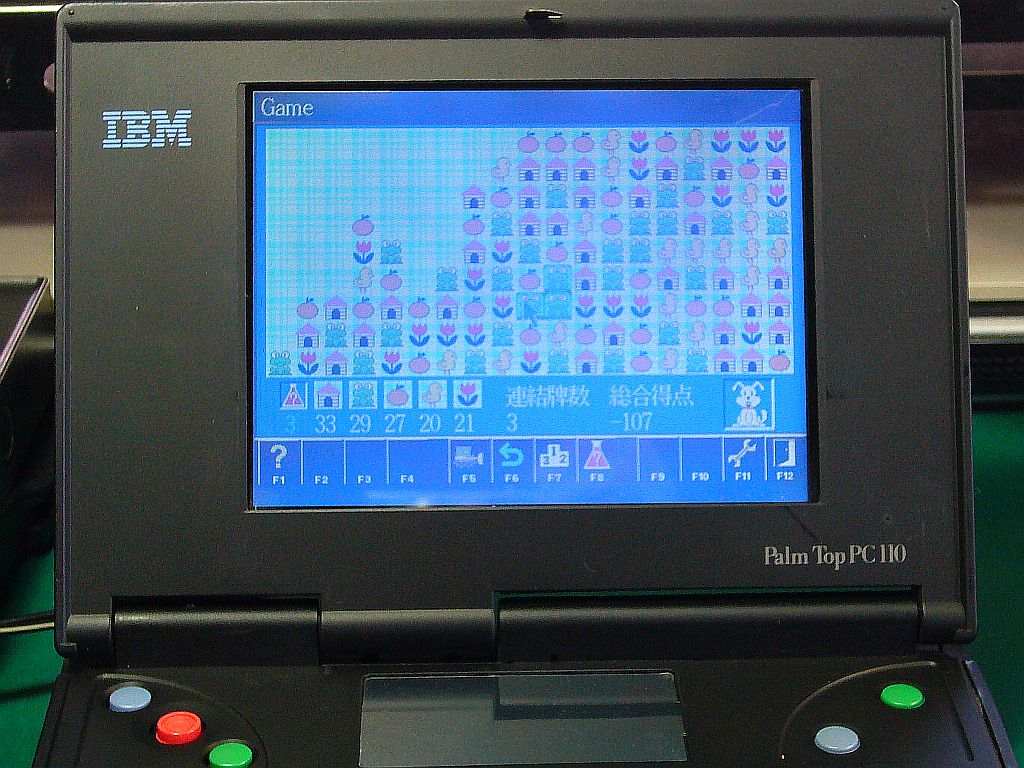

．．．ん？これ、やりだしたら止まらないぞ！（笑）（←図６）
