PC110　表示不良機を、検討中－１

比較検討中　　［click］→両者、正常な信号例

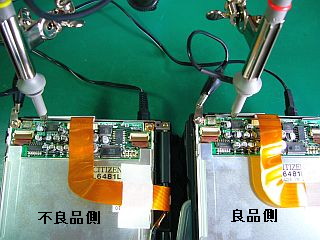

先日から表示不良PC110の何処が異常なのかを調べよう！そのために道具の準備を！とやって来たが、多少用意出来たので、そろりと検討を開始！（左写真）

回路図やIC端子機能表などがあれば、単独でも何とかなると思うのだが、今は何も無いため、不良品と正常品との比較で、何処が怪しいのかを探る方法を採ろうと思う。

今回、分かったのは、回路基板内で「電圧レベル」や「信号出力」に差異が認められるので、不良は「液晶モジュール」の中の「回路基板」にあるのだろうと思う。
しかし、その原因が、どのパーツの不良なのかまでは洗い出せていない。

尚、各PC110には、Win95-CFなどの低レベルOSを使い、電源のON/OFFが簡単に出来るようにし、正常品の画面はINS/DELキーで通常表示になるように設定。ただし、不良品の液晶画面が、どんな状態になっているかは不明。
－－－－－－－－－－－－－－－－－－－－－－－－－電圧レベルの違い
C324G－第4ピン

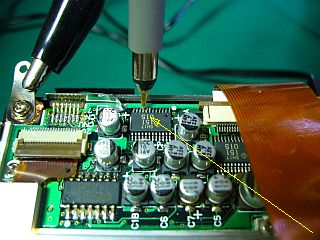

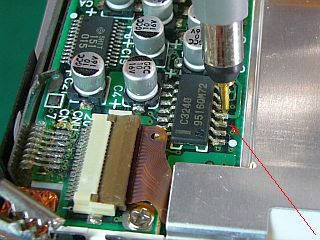

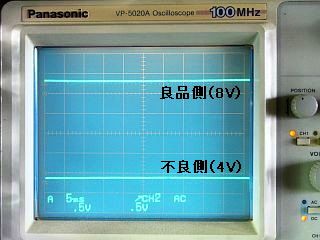

まず、最初に分かったのは、「C324G　95160M72（μPC324）」というICの第4番ピン（+V）の電圧が、不良品：DC4V、良品：DC8Vであったこと。（尚、オシロのプローブは1/10なので、電圧スケールは10倍で読むこと）

また、反対側の第11番ピン（-V）の電圧は、不良品：DC-2.2V、良品：DC-5Vだった。
この「C324G」は、「LOW POWER QUAD OPERATIONAL AMPLIFIER」という4系統OPアンプだそうな。（μC4232資料）
結局、これの電源電圧が、供給過少だってことらしい。
．．．で、その電圧供給源が何なのかは、未だ不明。

信号波形の違い

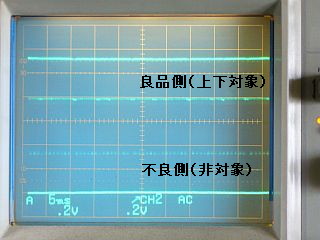

上記以外に、差異がある電圧波形としては、「151015 HITACHI（HD151015）」の第3～9番ピン及び第14～22番ピンの出力｜入力だが、これらは不良品のベースがL（0V）側に寄り過ぎている。（左写真＆クリック）

他方、正常品の方はベースがややH（+3.2V）側にあるが、上下対象の波形に見えること。
他の端子も概ね、このような傾向があった。

このICは9ビット・バス・トランシーバだが、その入力と出力とに差｜変化は見られないから、異常原因は、このICでは無くて、更に別の所だと思う。

IC群

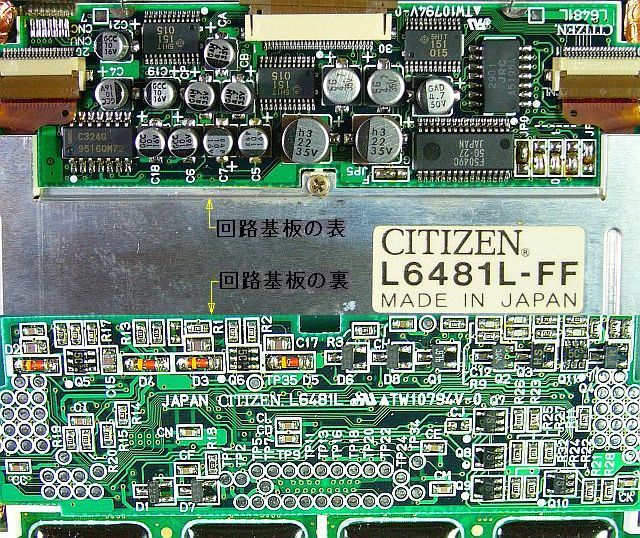

基板上のIC群　　［click］→並べて照合

最後に残った素性の分からないIC「F5049C」は、もしかしたら、ゲートアレイで作った専用品ではないか。

これの出力波形を見ると、色々な幅や周期のパルス波形が出ているし、全部5Vp-pだから、（アナログ系でなくて）ロジック系だろう。
先の「C324G」の電源電圧が低いのは、多分、このICの責任でもなさそう。

また、「2901 JRC（MJM2901」は、4回路コンパレータのようだから、これでもないだろうな？！
考えられるのは、基板裏側にある、「ダイオード」か「トランジスタ」の不良化ではないかと思うが．．．

だとすると、Q1～Q11のいずれかか？D1、D7、D6、D8辺りかな？
（迷信かもしれないが、）ガラス入りダイオード（D2、D6、D3、D5）は、変質もし難くて、結構強いような気がする）

もし、これらのどれかが不良原因で、それが取り替えられれば、修理成功！となるのだろうが、問題は、これらが基板の裏側にあって、“実動チェック”が簡単ではないことだ。
（これから、どうやって攻めるかを、昼寝しながらじっくり考えよう！笑）
